El objeto del presente informe es dar respuesta a las inquietudes que desde un punto de vista de Seguridad en caso de Incendio pueda presentar el uso de Poliestireno Extruido (XPS) en la aplicación “SATE / ETICS”.
Para evaluar la utilización del XPS en sistemas SATE / ETICS se considerarán los apartados siguientes:
- Reacción al fuego de los productos de construcción.
- Reacción al fuego de los productos de Poliestireno extruido XPS.
- DB SI del CTE para los sistemas SATE.
- Aplicación del DB SI del CTE a los sistemas SATE
- Aplicación del DB SI del CTE para los productos de Poliestireno Extruido (XPS) en sistemas SATE / ETICS.
1. Reacción al fuego productos de construcción
El comportamiento al fuego de los productos de construcción está determinado por la norma UNE EN13501-1.
La Norma UNE EN13501-1 de clasificación de los productos frente a la reacción al fuego establece:
- Un primer indicador mediante clases de A1 a F que representa de menor a mayor la contribución energética del producto en caso de incendio.
- Para las clases comprendidas entre A2 y D se debe incorporar un segundo indicador que representa la opacidad de los humos producidos durante la combustión mediante clases crecientes de menos a más desde s1 a s3.
- Para los productos encuadrados en las clases A2 a D un tercer indicador representa la formación de gotas o brasas con clases crecientes desde do hasta d2.
- Para los productos encuadrados en la clase E la ausencia del indicador d2 significa la no formación de gotas en el proceso de combustión.
La norma de clasificación UNE EN 13501-1 establece que los productos encuadrados en las clases A1 y A2 tienen la consideración de “incombustibles” mientras que todos los demás deben clasificarse como “combustibles”.
La norma de clasificación frente la reacción al fuego de los productos de construcción no establece ningún otro calificativo como “inflamable”, “auto extinguible”, “ignifugo”, “muy combustible”, “moderadamente combustible”… por lo que estos calificativos no deben usarse para una caracterización técnica rigurosa de los productos de construcción.

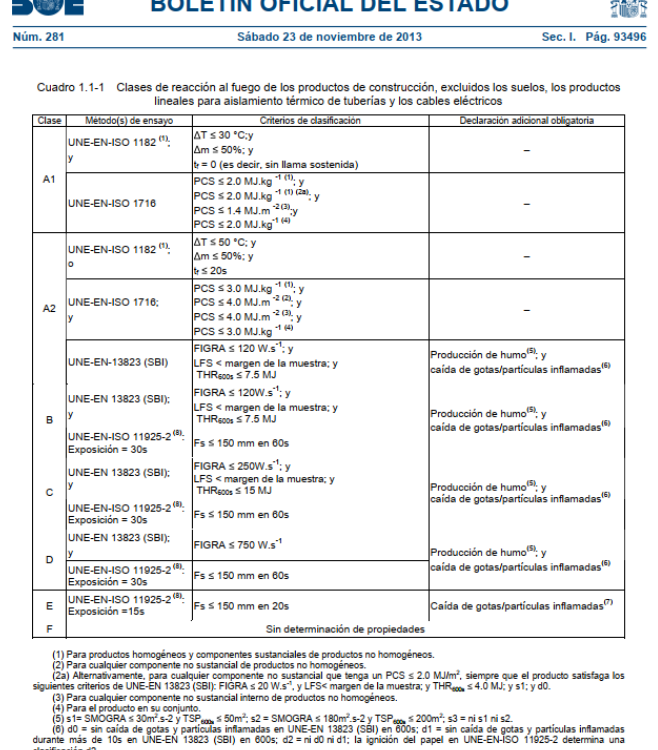

En la tabla adjunta se recopilan los diferentes ensayos a realizar para la obtención de la clase de reacción al fuego, así como los valores límite de cada criterio y cuando procede la necesidad o no de incorporar los indicadores adicionales de opacidad de humo y formación de gotas.
2. Reacción al fuego del Poliestireno Extruido (XPS)
La reacción al fuego de los productos de construcción debe declararse obligatoriamente dentro del marcado CE de los productos de construcción y consta explícitamente en el etiquetado del producto por lo que es perfectamente clara y transparente para el usuario.
Los paneles de Poliestireno Extruido (XPS) alcanzan la clase E sin formación de gotas dentro del esquema europeo de clasificación frente a la reacción al fuego de los productos de construcción.
3. DB SI del CTE para los productos de revestimiento de fachadas

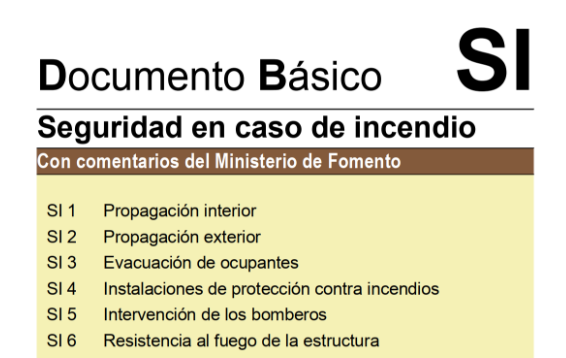

Las condiciones para la reacción al fuego de los productos están reguladas en el Documento Básico Seguridad en caso de Incendio (DB SI) del Código Técnico de la edificación (CTE),

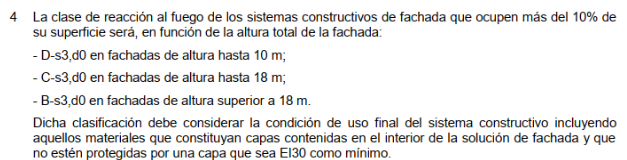

Para los revestimientos de fachada como son los sistemas SATE, en donde el XPS puede ser uno de sus componentes, debemos acudir a la Sección 2 Propagación exterior y concretamente en el capítulo 1 Medianerias y Fachadas y especialmente en el punto4
Este apartado presenta la particularidad que hace referencia a la clasificación de los sistemas constructivos y no a sus componentes.
Los requerimientos son más o menos estrictos en función de la altura del edificio.
También es de interés para la aplicación de los sistemas SATE el punto 6.
Este punto incluye una protección adicional en aquellos tramos de fachada que pudiesen ser accesibles al publico (una banda de 3,5 m) ya sea desde la rasante del terreno o desde cualquier cubierta accesible al público.

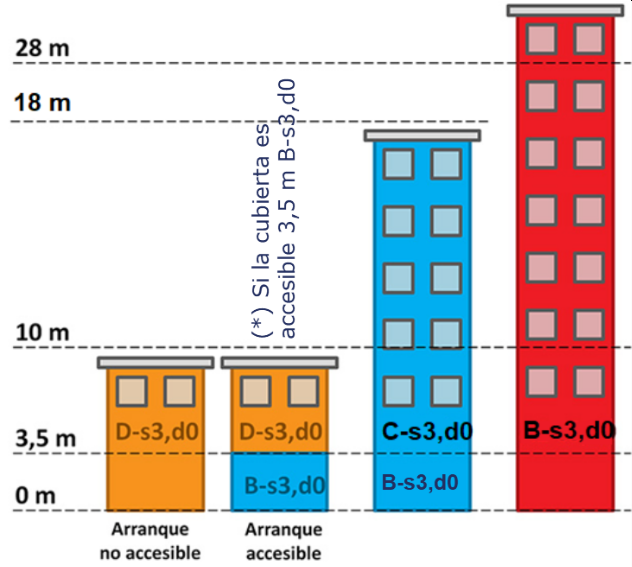

Expresándolo mediante un esquema gráfico:
4. Aplicación del DB SI del CTE para los productos de XPS incluidos en sistemas SATE.
Solo se deberían usar sistemas SATE que en su Documento de Idoneidad Técnica tengan contemplada la posibilidad de usar Poliestireno Extruido (XPS) y este debe justificar su clase de reacción al fuego “Euroclase E” mediante su Marcado CE de producto.
5. Conclusiones
- La reacción al fuego de los productos de construcción se expresa mediante las Euroclases definidas en la Norma UNE EN 13501-1.
- La norma UNE EN 13501-1 califica los productos de las Euroclases A1 y A2 como “incombustibles” el resto de Euroclases se califican como “combustibles”.
- La Norma UNE EN 13501-1 no contempla ninguna definición para calificaciones tales como “inflamable”, “no inflamable”, “ignifugo”, “moderadamente combustible, “muy combustible”,… por lo que todos estos calificativos están exentos de rigor normativo y no deberían usarse.
- Para los sistemas SATE el DB SI del CTE exige una clasificación frente a la reacción al fuego variable en función de la altura y exposición de la fachada oscilando entre D-s3,d0 a B-s3,d0 para el conjunto del sistema.
- Los sistemas SATE justifican su grado de reacción al fuego mediante los Documentos de Idoneidad Técnica.
- Los Documentos de Idoneidad Técnica de los suministradores de sistemas pueden incluir al XPS como material aislante y para este su caracterización en reacción al fuego se considera por lo menos Euroclase E.
- Los productos de XPS se clasifican en la Euroclase E sin formación de gotas.
- Los sistemas SATE que disponen de Documento de Idoneidad Técnica contemplando como aislante el XPS de “Euroclase E” mejoran la clasificación B-s3,d0 que es la más exigente considerada por el DB SI del CTE por lo que pueden usarse sin ninguna limitación por lo que hace referencia la seguridad en caso de incendio y a la propagación del fuego por el exterior de la fachada.
Josep Sole Bonet
